為保證選購東方天凈TJ-TAS電磁式振動篩分儀的用戶能夠正確操作使用設備，特編寫此操作使用說明書。

一、儀器的主要用途及使用范圍

　　TJ-TAS型電磁振動篩分儀新一代實驗室自動篩，可廣泛應用于制藥、冶金、食品、化妝品、糧食、土壤等行業的粒子分析，具有操作簡便，無旋轉部件，電子控制振幅和頻率等優點、其性能指標等同于進口的振動篩。與傳統的手工篩選相比，可大大減輕操作人員的勞動強度，提高勞動效率，是粒子分析行業必備的實驗室篩選器。

二、儀器的使用環境和工作條件

● 儀器的正常使用環境應在5℃～35℃，相對溫度不大于85%

● 使用 220V，50Hz交流電源

● 供給儀器電源的地線必須可靠

● 盡量遠離高強度電磁場干擾源

三、儀器的技術參數

● 承重負載：≤3kg

● 使用范圍：20微米-30毫米

● 振動頻率：3000次/分，6000次/分

● 振幅選擇：0mm—3mm連續調節

● 振動方式：精微振動、間斷振動、連續振動

● 控制方式：手動控制和定時控制

● 功率：220W

● 儀器重量：30kg

● 電源：AC 220V±25V，50Hz±1Hz

四、儀器的工作原理

　　電磁振動篩分儀采用微電腦處理器進行控制，數碼管顯示相關操作參數，操作簡便，并具有篩分量大，振幅可調，間斷時間可調，定時控制等優點。

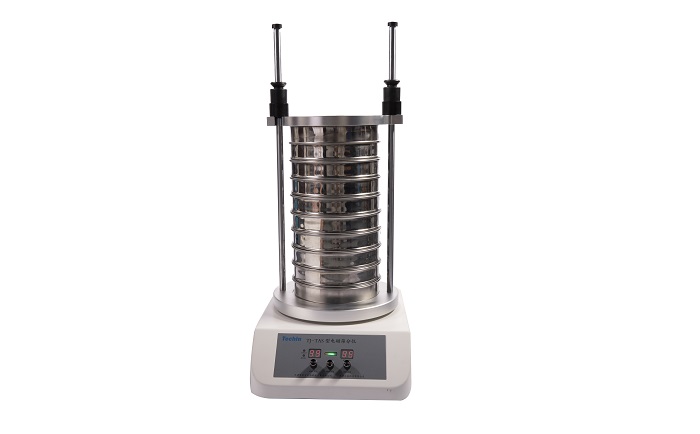

TJ-TAS電磁式篩分儀

1、外形結構及說明

【啟動/停止】旋鈕 ：此旋鈕有2個功能。通過旋轉旋鈕可設定定時時間，調整范圍為0-99分鐘，當時間為0時，處于手動工作狀態。通過按下旋鈕可控制儀器啟動和停止。

【精微】旋鈕：此旋鈕有2個功能。通過旋轉旋鈕可調節振動振幅，調整范圍為0-3mm。通過按下旋鈕可使儀器工作于精微振動模式，并且精微指示燈亮。

【間斷】旋鈕：此旋鈕有2個功能。通過旋轉旋鈕可調節間斷振動時間，調整范圍為0-99秒，即儀器振動XX秒，停頓約1.5秒。通過按下旋鈕可使儀器工作于間斷振動模式，并且間斷指示燈亮。

2、工作運行原理

　　振動篩分儀的主體為一電子控制的電磁鐵，其上安置振動板。電子控制的電磁體將每分鐘 3000次或每分鐘 6000次的振動傳給振動板。振動板上固定有分選篩網、篩網底盤以及篩蓋。整個篩分塔的振幅可以通過電子控制器從 0變到約 3mm，篩分過程也可通過定時器從 1調到 99分鐘控制。

3、控制方式：手動控制、定時控制

手動控制：將定時時間調整為00，此時可通過【啟動/停止】旋鈕控制振動篩分儀的啟動和停止。

定時控制：將定時時間調整到需要的時間，如24，此時按下【啟動/停止】旋鈕，振動篩分儀開始工作并在24分鐘后自動停止。工作時，定時顯示閃爍，并顯示剩余時間。

4、工作模式：精微、間斷、連續

精微模式：按下【精微】旋鈕，精微指示燈亮，然后按下【啟動/停止】旋鈕，振動篩分儀以每分鐘6000次的頻率振動。此工作狀態可用于精微篩網的分析(尤其是濕篩分)。

間斷模式：按下【間斷】旋鈕，間斷指示燈亮，振動篩分儀可按所需的振幅以每分鐘3000次的頻率振動，篩分塔的振動周期可通過間斷調節旋鈕設定到 1s至 99s，停頓時間約 1.5s，以防止篩網與材料之間的共振，縮短篩分時間, 然后按下【啟動/停止】旋鈕啟動。

連續模式：振動篩分儀在間斷指示燈和精微指示燈都不亮?xí)r，按下【啟動/停止】旋鈕，振動篩分儀工作于連續工作狀態，此工作狀態主要用于易篩分材料(所含細小物質不是特別多)。當干篩分微粒大于 200目時，可在分篩網里放置助篩球，每個篩網可用10個直徑10mm的瑪瑙球或者5個直徑為20mm的橡膠球，以有效防止篩網的堵塞。

五、儀器使用和操作方法

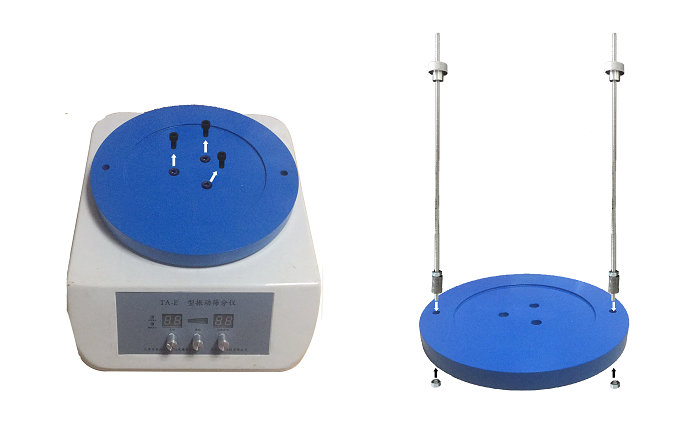

電磁篩分儀安裝

1、首次使用時先將【支撐柱】擰入【支撐柱固定螺母】中并擰緊【壓緊螺母】。

2、將【連接線】分別插入【控制器接口】和【振動篩接口】，【電源線】插入【電源接口】。

3、振篩使用前，先根據用戶被篩物質及相應的標準來確定選用何種規格的【分選篩網】。

4、把篩網放到【振動板】上，并填裝樣品。

5、將【篩蓋】安放到篩網上并將【緊固螺母】擰緊。要使兩側的用力情況一致。

6、將振動篩分儀放置于硬質平臺上。否則會造成異常震動。

7、插上電源插頭，根據待篩物質的不同，選擇一種工作狀態，然后按下【啟動\停止】旋鈕，振動篩分儀即處在振動的工作狀態。旋轉振幅旋鈕，選擇合適的振幅。工作結束時再按一下【啟動\停止】旋鈕即可。也可調整定時時間，通過定時控制來完成篩分工作。

六、常見故障及處理方法

1、儀器不工作，控制器面板無顯示，保險絲斷，請更換保險絲。

2、工作過程中如有異味，請立即停止工作，一段時間后將調幅調小后再工作，如還有異味請與廠家聯系。

3、工作過程中如有異常聲音，請停止工作并檢查相關固定螺栓是否松動。

4、若用戶無法排除，請與廠家聯系。

七、儀器的維護和保養

1、儀器使用時，為了使振動有效，應將儀器置于堅固的石質平臺上。

2、儀器用后請及時清潔儀器。

3、儀器發生故障應向我廠服務部門報修。
